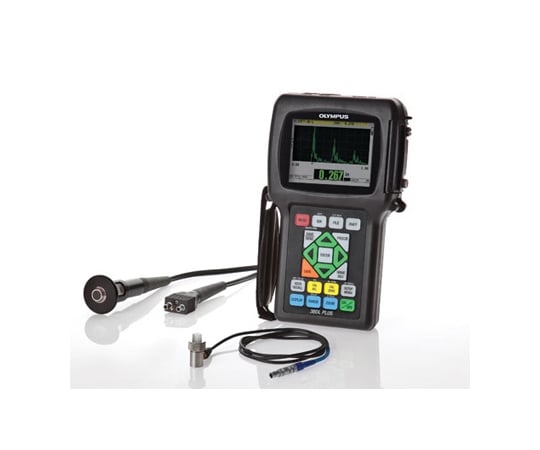

【特徴】超音波肉厚測定のほとんどの検査用途に対応し、二振動子型探触子および一振動子型探触子のすべての探触子を使用できます。二振動子型探触子に よる内部腐食したパイプの減肉測定から、一振動子型探触子による薄い材料あるいは多層材料の正確な厚さ測定まで、幅広い用途に使用可能です。広範囲な厚さ測定範囲:0.08 mm～635 mm（材料および探触子タイプにより異なります）THRU-COAT（スルーコート）およびエコーtoエコー測定により、塗装またはコーティングされた材料の母材厚さ測定が可能です。※ オプション：スルーコート探触子セット（D7906-SM、D7908）すべての探触子において、0.01 mmの分解能で測定可能です。グラスファイバー、ゴム、厚い鋳造品などの超音波減衰材の厚さ測定可能※ オプション：直接接触型探触子セット（M1036 LCB-74-4/探触子収納ケース）厚さ、材料音速、伝播時間の測定可能です。タイムベースによるB-スキャンモード：1スキャンは最大10000回分の厚さ測定値から作成。(各測定値は後で確認可能)EN15317に準拠【仕様】測定：二振動子型探触子測定モード：励振パルス後の精密な遅延時間から、最初のエコーまでの時間間隔を測定THRU-COAT（スルーコート）測定：D790-SMおよびオプション品のスルーコート探触子セット仕様の場合可能スルーペイント（エコーtoエコー）：塗装またはコーティングを除いた2つの底面エコー間の時間間隔を測定一振動子型探触子測定モード：モード1/励振パルスから最初の底面エコーまでの時間間隔を測定、モード2/ディレイラインエコーから底面エコーまでの時間間隔を測定（遅延材型または水浸型探触子を使用) 、モード3/励振パルス後の最初のインターフェイスエコーに続く2つの底面エコー間の時間間隔を測定（遅延材または水浸型探触子を使用)、酸化スケール測定、多層材測定厚さ測定範囲：銅において:0.080 mm～635.00 mm（※材質、トランデューサーにより異なる）、1.00mm～500.00mm（構成品 D790-SM使用の場合）材料音速範囲：0.508 mm/μs～13.998 mm/μs分解能（選択可能）：低分解能/0.1 mm、標準/0.01 mm、高分解能（オプション）/ 0.001 mm探触子周波数範囲：標準/2.0 MHz～30 MHz（-3 dB）、ハイペネトレーション（オプション）/0.50 MHz～30 MHz（-3 dB） 探触子：型式：D790-SM製品番号：U8450009周波数：5.0MHzコネクター：Straight先端口径：11.00mm測定範囲（鋼）※1：1.00mm～500.00mm駆動範囲※2 ※3：–20℃～500℃、本体/-10℃～50℃ケーブル：型式/LCMD-316-5B1、製品番号/U8800353※1：厚さ測定の範囲は、材質、探触子タイプ、表面状態、温度により異なります。すべての測定範囲をみたすためには感度調整機能を用いて測定する必要があります。※2：高温測定は、間欠接触のみです。※3：高温測定の場合、温度によって専用のソニコートが必要です。別途お申し付けくださいませ。 一般仕様：気温（使用時）：-10℃～50℃キーパッド：感触と音で入力確認できる密閉型カラーキーパッド筐体：耐衝撃性、防水仕様、防水コネクター、ガスケット付き筐体：IP67準拠気密設計寸法(W x H x D)：外観寸法: 125 mm X 211 mm X 46 mm質量：0.814 kg電源：AC/DCアダプター、24 V、リチウムイオンバッテリー23.760 Wh、単3アルカリ乾電池 x 4本（補助アダプター）バッテリー稼動時間、リチウムイオンバッテリー：稼働時間/最低12.6時間、標準14時間、最大14.7時間、急速充電/2時間～3時間欧州規格：EN15317（超音波厚さ計性能規格）準拠 ディスプレイ：半透過型VGAカラーディスプレイ：液晶ディスプレイ、表示領域 56.16 mm X 74.88 mm波形表示：全波、RF、半波＋または半波－ 入力/出力：USB：1.0クライアントRS-232：○メモリーカード：メモリ容量:2GB MicroSDメモリーカード(外部)ビデオ出力：VGA出力標準搭載 内部データロガー：データロガー：厚さ、波形、測定設定条件の識別、保存、呼出、削除が可能。RS-232シリアルポートあるいはUSBポート経由で転送可保存データ：475000件の厚さ測定値または20000件の波形付き測定値をファイル名、IDおよびコメントとともに保存ファイル名、ID、コメント：32文字のファイル名および20文字の英数字ロケーションコード。1ロケーションにつき4つのコメント入力が可能ファイル形式：データは用途に応じた9種類のファイル形式で保存可能レポート：統計値付き要約、ロケーション付き最大値/最小値、最小値レビュー、ファイル比較、アラームレポートを38DL PLUS上にレポート表示レンタル協力会社所有の基準器による校正証明書付の機種となります。（レンタルについて）レンタル日数：20日※レンタル期間：機器がお客様に届いた日をレンタル開始日、ご返却商品を配送業者にお渡しいただきました日をレンタル終了日となります。（土・日、祝日を含みます）免責補償有：万一レンタル期間中に機器を壊してしまい、修理・再生が必要となった場合、免責補償額を上限とし、お客様に費用をご請求させて頂きます。構成品：本体（バッテリー内臓）、探触子（D790-SM）、ACアダプタ-セット（ACアダプター、電源コード）、常温用カプラント※1、GageView（CD-R）、USBケーブル、収納ケース、取扱説明書（基本操作マニュアル、操作開始ガイド、GageViewインターフェイスプログラム）※1：高温測定の場合、温度によって専用のソニコートが必要です。別途お申し付けくださいませ。オプション：20角×5段炭素鋼試験片RB-T　SB410　3-15：3/6/9/12/15mm20角×5段炭素鋼試験片RB-T　SB410：2/4/6/8/10mm20角×5段ステンレス試験片RB-T　SUS304：2/4/6/8/10mm20角×6段炭素鋼試験片RB-T　SB410：5/10/15/25/30/55mm20角×6段ステンレス試験片RB-T　SUS304：5/10/15/25/30/55mm20角×7段炭素鋼試験片SB410：2/4/6/8/10/15/20mm20角×7段ステンレス試験片SUS304：2/4/6/8/10/15/20mmスルーコート探触子セット（D7906-SM、D7908）ケーブル一体型探触子セット（D791-RM、D798）超音波探触子（D793）直接接触型探触子セット（M1036　LCB-74-4/探触子収納ケース）※新品購入定価：オープン価格（参考）
